Vačková skříň zcela nové koncepce

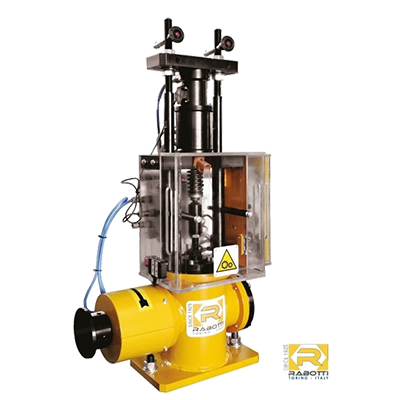

IPC600 je vačková skříň zcela nové koncepce pro Rabotti. Její robustní a elegantní konstrukce s vícenásobnou soustavou vaček umožňuje provádění perfektní diagnostiky vstřikovacích prvků EUI/EUP všech značek, a to jak magnetického, tak i piezoelektrického typu, včetně moderních vstřikovačů SMART a E3 společnosti Delphi.
Lze ji rovněž přizpůsobit ke kterékoliv tradiční zkušební stanici a v souladu se specifikacemi OEM může odečítat nejen BIP a reakční dobu, ale i generovat kódy. Představuje nejkompletnější řešení pro moderní autodílnu zaměřenou na opravy průmyslových vozidel se vznětovými motory.
Rozměry a hmotnost
Rozměry vačkové skříně (š x d x v): 480 x 230 x 830 mm
Rozměry elektronické jednotky (š x d x v): 483 x 400 x 180 mm
Hmotnost vačkové skříně: 30 kg
Hmotnost elektronické jednotky: 10 kg
Rozměry elektronické jednotky (š x d x v): 483 x 400 x 180 mm
Hmotnost vačkové skříně: 30 kg
Hmotnost elektronické jednotky: 10 kg
Charakteristika snímačů průtoku
Rozsah průtoku: 1 ÷ 4000 cm3/min
Dynamometr č.1 s rozsahem = 0 ÷ 22 kNm
Dynamometr č.1 s rozsahem = 0 ÷ 22 kNm
Elektrické údaje
Elektrická zásuvka: 1 fáze + N + uzemnění
Napětí – kmitočet – intenzita proudu: 230/120 V – 50/60 Hz – 4/7 A
Příkon: 1,5 kW
Napětí – kmitočet – intenzita proudu: 230/120 V – 50/60 Hz – 4/7 A
Příkon: 1,5 kW
Ostatní údaje
Příkon vyžadovaný motorem: minimálně 7,5 kW
Měření začátku doby vstřiku BIP
Kódování charakteristických znaků Delphi
Měření začátku doby vstřiku BIP
Kódování charakteristických znaků Delphi
Zkušební nafta
Objem naftové nádrže: -
Typ zkušební nafty: DIN ISO 4113
Typ zkušební nafty: DIN ISO 4113
